管道放空散熱阻火器 ZHQ-GFS通常裝在輸送或排放易燃易爆氣體的儲罐和管線上，是用來阻止易燃氣體、液體的火焰和防止回火而引起爆炸的安全裝置。可用于火炬、加熱燃燒系統、石油氣體回收系統或其他易燃氣體系統。
本公司應用美國、德國的先進技術，用一流的加工工藝設備和先進的檢測手段，所生產的防爆波紋阻火器，具有結構緊湊、性能穩定、防爆防腐、便于安裝清洗等有點。
主要技術參數
|
型 號
Model |
ZHQ-GFS |
防爆等級
Explosion group |
BS 5501:ⅡA ⅡB ⅡC |
|
規 格
Size |
DN 15～600 GB 81～59
PN 0.6～2.5 FF RF |
設計制造檢測標準Manufacture Inspection |
GB5908-86 SY7511-87 |
|
殼體材質
Body |
L2 A3 304 304L
316 316L Lining |
密封墊片
Diaphragm(P/V) |
丁晴橡膠聚四氟乙烯金屬墊片
NBR PTFE Metal Gasket |
|
阻火層材質
Flame Arrestor |
304 304L 316 316L |
環境溫度
Ambient Temperature |
CS:?30℃～+350℃
SS:-80℃～+480℃ |
|
法蘭標準
Flanges |
HG GB SH HGJ JB ANSI JIS |
連接方式
Jonit Type |
法蘭連接 對焊連接 螺紋連接
Flange Threaded Butt Welding |
|
螺帽螺栓
Bolt/Nut |
20# 304 304L 316 316L |
外 表
Coating |
CS:Paint SS:No Paint |

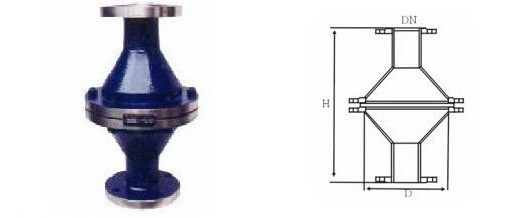

安裝尺寸
|
DN |
In |
L |
H |
螺栓數 |
DN |
In |
L |
H |
螺栓數 |
|
15 |
1/2 |
195 |
200 |
4 |
100 |
4 |
335 |
260 |
8 |
|
20 |
3/4 |
195 |
200 |
4 |
150 |
6 |
460 |
360 |
8 |
|
25 |
1 |
195 |
200 |
4 |
200 |
8 |
520 |
420 |
12 |
|
40 |
1-1/2 |
245 |
240 |
4 |
250 |
10 |
580 |
430 |
12 |
|
50 |
2 |
245 |
240 |
4 |
300 |
12 |
705 |
450 |
12 |
|
80 |
3 |
280 |
250 |
8 |
600 |
24 |
1120 |
580 |
20 | 保養與維修
為了確保阻火器的性能達到安全使用目的,對阻火器應定期檢查、保養。
1、阻火器每半年檢查一次，檢查阻火層芯子是否堵塞、變形、腐蝕等。
2、發現被堵塞的阻火層芯子應清洗干凈，確保芯子上的每個孔眼暢通，對于變形和腐蝕的阻火層應更換。
3、重新安裝阻火層芯子時，應保證結合面嚴密不得漏氣。 |
